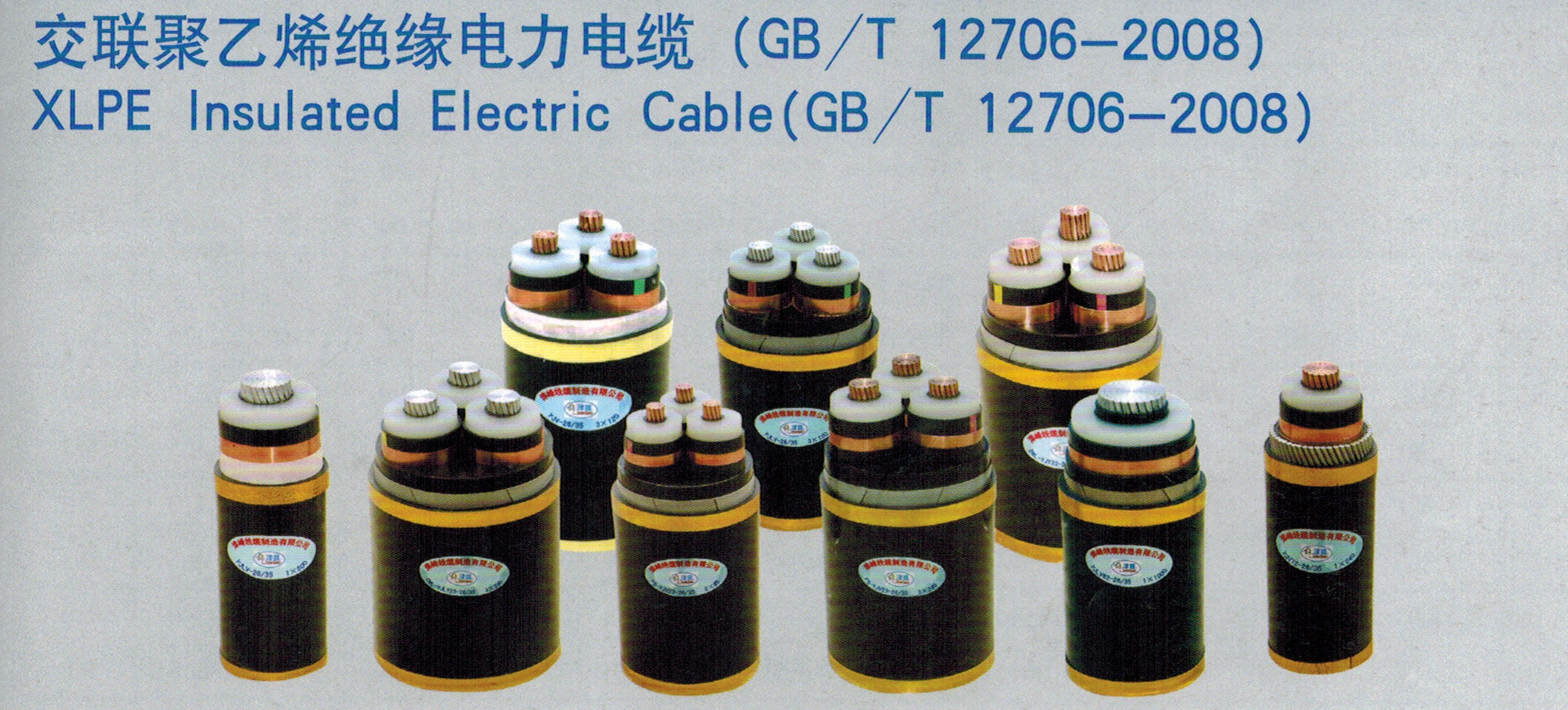

交联聚乙烯绝缘电力电缆

[日期:2013-06-03] 来源:  作者:admin [字体: ]

产品简介

用于工频额定电压3.6/6kV~26/35kV输配电线路作配送电能之用。
●使用特性
· 工频额定电压U0/U为3.6/6kV~26/35kV。
· 电缆导体的最高允许工作温度:90℃。
· 短路时(最长时间不超过5s)电缆导体的最高温度不超过250℃。
· 电缆敷设时环境温度应不低于0℃。
· 电缆弯曲直径:三芯电缆不小于电缆外径15倍;单芯电缆不小于电缆外径20倍。
●电缆额定电压的选择
· 电缆的额定电压应适合于电缆系统的运行状况,用U0/U(Um) kV表示。
· U0-电缆设计用的导体对地或金属屏蔽之间的额定工频电压;
· U-电缆设计用的导体间的额定工频电压;
· Um-设备可承受的“最高系统电压”的最大值。



三相系统用电缆的U0值推荐如下表:

系统电压(U)
kV
系统最高电压(Um)
kV
额定电压(U0)*
kV
A 和 B 类系统
C 类系统
6
10
15
20
30
35
7.2
12
17.5
24
36
40.5
3.6
6
8.7
12
18
21
6
8.7
12
18
26



●A类系统──该类系统任何一相导体与地和接地导体接触时,能在1min内与系统分离;
  B类系统──该类系统可在单相接地故障短时运行,但在任何情况下最长运行时间不超过8h,每年接地故障总持续时间不超过125h;
  C类系统──不属于A类、B类的系统。
电缆的型号
型号
名  称
适用范围
YJV
YJLV
YJY
YJLY
铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
铜芯交联聚乙烯绝缘聚乙烯护套电力电缆
铝芯交联聚乙烯绝缘聚乙烯护套电力电缆
室内、隧道及电缆沟等场所,不能承受机械外力。单芯电缆不允许敷设在磁性管道中。
YJV22
YJLV22
YJV23
YJLV23
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
铜芯交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆
铝芯交联聚乙烯绝缘钢带铠装氯乙烯护套电力电缆
室内、隧道、电缆沟内,或埋地敷设等,能承受一定机械外力,但不能承受大的拉力。
YJV32
YJLV32
YJV33
YJLV33
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
铜芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
铝芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
室内、隧道、电缆沟、竖井或埋地敷设等,能承受机械外力和一定的拉力。
生产范围
型号
芯数
额 定 电 压
kV
3.6/6
6/6 6/10
8.7/10 8.7/15
12/20
18/20 18/30
21/35
26/35
导体标称截面
mm2
YJV
YJLV
YJY
YJLY
1
25~800
25~800
25~800
35~800
50~630
50~800
50~800
3
25~630
25~630
25~500
35~500
50~400
50~400
50~400
YJV22
YJLV22
YJY23
YJLY23
1
25~800
25~800
25~800
35~800
50~630
50~800
50~800
3
25~400
25~400
25~400
35~400
50~400
50~400
50~400
YJV32
YJLV32
YJY33
YJLY33
1
25~800
25~800
25~800
35~800
50~630
50~630
50~630
3
25~400
25~400
25~400
35~400
50~400
50~400
50~400
注:用于交流回路的单芯电缆铠装采用非磁性特殊结构,应慎重选用。
单芯额定电压3.6/6kV交联聚乙烯绝缘电力电缆YJV、YJLV
结构参数
导体标称截面mm2
导体直径
mm
绝缘标称厚度mm
护套厚度
mm
电缆近
似外径
mm
电缆近似重量
kg/km
Cu
Al
50
70
95
120
150
185
240
300
400
500
630
800
8.3
10.0
11.6
13.0
14.6
16.2
18.4
20.6
23.8
26.6
30.0
34.0
2.5
2.5
2.5
2.5
2.5
2.5
2.6
2.8
3.0
3.2
3.2
3.2
1.6
1.7
1.7
1.8
1.8
1.9
2.0
2.1
2.2
2.3
2.4
2.5
21
23
25
26
27
29
32
35
40
44
47
51
860
1080
1350
1610
1920
2290
2860
3500
4610
5700
6990
8890
550
650
760
870
990
1140
1370
1640
2140
2610
3090
3940
电气参数

导体标称
截面mm2
导体交流电阻 Ω/km
电抗
Ω/km
电容
µF/km
电缆载流量
A
土壤 …
土壤 ∴
空气 …
空气 ∴
Cu
Al
Cu
Al
Cu
Al
Cu
Al
Cu
Al
50
70
95
120
150
185
240
300
400
500
630
800
0.493
0.342
0.246
0.196
0.159
0.128
0.0983
0.0794
0.0632
0.0510
0.0415
0.0349
0.822
0.568
0.410
0.325
0.265
0.211
0.161
0.130
0.102
0.0802
0.0637
0.0518
0.121
0.115
0.108
0.104
0.0988
0.0967
0.0946
0.0931
0.0925
0.0915
0.0881
0.0853
0.31
0.35
0.39
0.43
0.47
0.51
0.55
0.56
0.60
0.62
0.69
0.77
225
275
330
375
425
480
555
630
725
825
940
1050
175
215
255
290
330
370
435
490
565
650
745
850
215
265
315
360
405
455
530
595
680
765
860
950
160
200
240
270
305
345
400
455
520
595
680
765
245
305
370
430
490
560
665
765
890
1030
1190
1370
190
235
290
335
380
435
515
595
695
810
950
1100
205
260
315
360
410
470
555
640
745
855
980
1100
160
200
245
280
320
365
435
500
585
680
790
910



三芯额定电压3.6/6kV交联聚乙烯绝缘钢带铠装电力电缆YJV22、YJLV22
结构参数
导体标称截面mm2
内护套厚度
mm
钢带厚度
mm
外护套厚度
mm
电缆近
似外径
mm
电缆近似重量
kg/km
Cu
Al
25
35
50
70
95
120
150
185
240
300
400
1.4
1.4
1.5
1.6
1.6
1.7
1.8
1.8
1.9
2.0
2.0
2*0.5
2*0.5
2*0.5
2*0.5
2*0.5
2*0.5
2*0.5
2*0.5
2*0.5
2*0.5
2*0.8
2.2
2.3
2.4
2.5
2.7
2.8
2.9
3.0
3.2
3.4
3.7
42
44
47
51
55
58
62
66
71
78
90
2760
3210
3830
4650
5630
6550
7650
8890
10860
13230
17830
2300
2550
2890
3340
3850
4310
4840
5430
6370
7610
10440
电气参数

导体标
称截面  mm2
导体交流电阻      Ω/km
电抗
Ω/km
电容
µF/km
电缆载流量
A
土壤
空气
Cu
Al
Cu
Al
Cu
Al
25
35
50
70
95
120
150
185
240
300
400
0.927
0.668
0.493
0.342
0.247
0.196
0.159
0.128
0.0987
0.0799
0.0642
1.540
1.110
0.822
0.568
0.411
0.325
0.265
0.211
0.162
0.130
0.102
0.114
0.110
0.104
0.0985
0.0945
0.0907
0.0880
0.0857
0.0836
0.0825
0.0812
0.25
0.27
0.31
0.35
0.39
0.43
0.47
0.51
0.55
0.56
0.60
150
180
210
260
305
350
390
445
510
570
655
115
140
165
200
240
270
305
345
400
450
515
140
170
200
255
305
350
400
445
535
610
705
110
130
155
195
240
275
310
355
420
480
560

单芯额定电压6/6kV、6/10kV交联聚乙烯绝缘电力电缆YJV、YJLV
结构参数
导体标称截面mm2
导体直径
mm
绝缘标称厚度mm
护套厚度
mm
电缆近
似外径
mm
电缆近似重量
kg/km
Cu
Al
50
70
95
120
150
185
240
300
400
500
630
800
8.3
10.0
11.6
13.0
14.6
16.2
18.4
20.6
23.8
26.6
30.0
34.0
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
1.7
1.7
1.8
1.8
1.9
1.9
2.0
2.1
2.2
2.3
2.4
2.5
23
25
26
28
30
31
34
36
39
43
48
53
860
1090
1380
1640
1920
2280
2870
3470
4320
5410
7030
8710
570
670
800
910
1030
1170
1400
1650
1970
2380
3130
3760
