1 用 途本产品适用于交流额定电压U(UM)为10(12)kv的架空电力线路。
2 使用条件
1)电缆导体的最高长期允许工作温度为90℃。
2)敷设温度不低于-20℃。
3)短路时(最长持续时间不超过5秒)导体的最高温度应不大于250℃。
3 参数简介
本产品适用于额定电压35kV及以下的架空电力线路。架空绝缘电缆的型号、名称及使用范围见表8-1。电缆的机械性能和电性能符合国家标准GBl4049《额定电压10kV、35kV架空绝缘电缆》和GBl2527《额定电压1kV及以下架空绝缘电缆》。其中钢芯铝绞线交联聚乙烯绝缘架空电缆的缆芯结构参照国标GB／T1179《圆线同心绞架空导线》，电缆的电性能和绝缘的机械物理性能符合国标GBl4049及GBl2527。
|
额定电压
（kV） |
型号
|
芯数
|
标称截面 conductor(mm2)
|
|
0.6/1
|
JKV JKLV JKY JKLY JKYL JKLYJ JKLGV JKLGY JKLGYJ
|
1
|
16-240
|
|
2，4
|
10-120
|
||
|
JKLV JKLY JKLYJ
|
3+K
|
10-120
|
|
|
10
|
JKYJ JKTRYJ JKLYJ
|
1
|
10-300
|
|
3
|
25-300
|
||
|
3+K（A）
|
25-300
|
||
| JKY JKTRY JKLY JKLYJ/Q JKLGY/Q JKLY/Q JKLGYJ/Q |
1
|
10-300
|
|
|
35
|
JKYJ JKTRYJ JKLYJ
|
1
|
50-300
|
注：
1.表中芯数一栏的K为带承载的中性导体，根据配电工程的要求，任选其中截面与主线芯搭配。
2.表中(A)表示钢承载绞线。
3.K的范围为25-120。
1.表中芯数一栏的K为带承载的中性导体，根据配电工程的要求，任选其中截面与主线芯搭配。
2.表中(A)表示钢承载绞线。
3.K的范围为25-120。
|
型号
|
名称
|
使用范围
|
|
JKV JKLV
JKY JKLY JKYJ JKLYJ |
聚氯乙烯/聚乙烯/交联聚乙烯绝缘架空电缆
|
用于架空电力传输等场所
|
|
JKTRYJ
|
软铜芯交联聚乙烯绝缘架空电缆
|
用于变压器引下线
|
|
JKLYJ/Q
|
交联聚乙烯绝缘轻型架空电缆
|
用于架空电力传输等场所
|
|

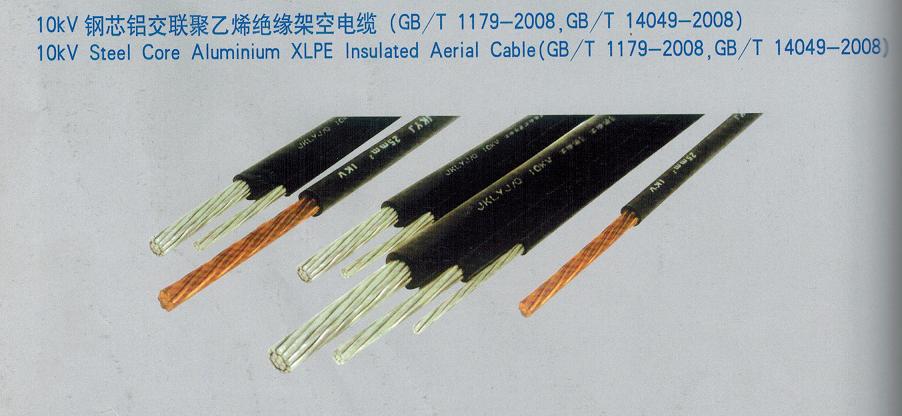

JKLGYJ
JKLGYJ/Q |
钢芯铝绞线交联聚乙烯绝缘/轻型架空电缆
|
用于架空电力传输等场所，并能承受相当的拉力
|
